轴径 | 连座轴承 型号 | 外形尺寸(mm) | 螺栓规格 | 轴承型号 | 座型号 | 重量 (kg) | |||||||||
d | L | P | A2 | t | N | W | S | B | |||||||
(min.) | (mm) | ||||||||||||||
1/2
5/8

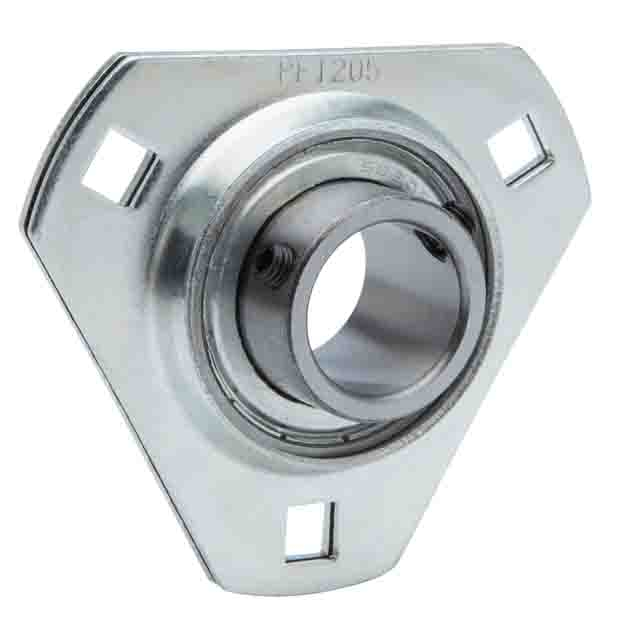

11/16 | 12
15
17 | SBPFT201 201-8 202 202-10 203 203-11 | 82 | 64 | 7 | 2 | 7,5 | 29 | 6 | 22 | 1/4 | M6 | SB201 201-8 202 202-10 203 203-11 | PFT203 | 0,27
|
3/4 |
20 | SBPFT204-12 204 | 91 | 71 | 8 | 2 | 9 | 33 | 7 | 25 | 5/16 | M8 | SB204-12 204 | PFT204 | 0,3 |
7/8 15/16
1 |
25 | SBPFT205-14 205-15 205 205-16 | 95 | 76 | 9 | 2 | 9 | 35 | 7,5 | 27 | 5/16 | M8 | SB205-14 205-15 205 205-16 | PFT205 | 0,38 |
1-1/8
1-3/16 1-1/4 |
30 | SBPFT2O6-10 206 206-19 206-20 | 113 | 90 | 9 | 2,5 | 10,5 | 38 | 8 | 30 | 3/8 | M10 | SB206-18 206 206-19 206-20 | PFT206 | 0,62 |
1-1/4 1-5/16 1-3/8
1-7/16 |
35 | SBPFT207-20 207-21 207-22 207 207-23 | 122 | 100 | 10 | 2,5 | 10,5 | 45 | 8,5 | 32 | 3/8 | M10 | SB207-20 207-21 207-22 207 207-23 | PFT207 | 0,82 |
